热线风速结合导流设计：气流监控再进化
在气体流量与风速监控领域，如何在变化多端的现场气流环境中，取得稳定、精准的呈现量测结果，始终是一项技术挑战。尤其在制程控制、无尘室、空压能源管理等场景，风速数据不只是单一参数，更是驱动整体系统控制策略的基础依据。
目前市面常见的风速感测技术包括差压式与热线式两大类。差压式传感器虽结构简单、量测稳定，但在低风速区段灵敏度不足；热线式则具备高灵敏、反应快速等优点，却容易受到现紊流或安装方式等影响，导致输出数据波动，进而影响量测精度。
针对此问题，eyc-tech以工程导向的角度重新设计气流量测架构，将热线式感测技术与导流结构整合，实现讯号稳定性与高解析兼具的解决方案。

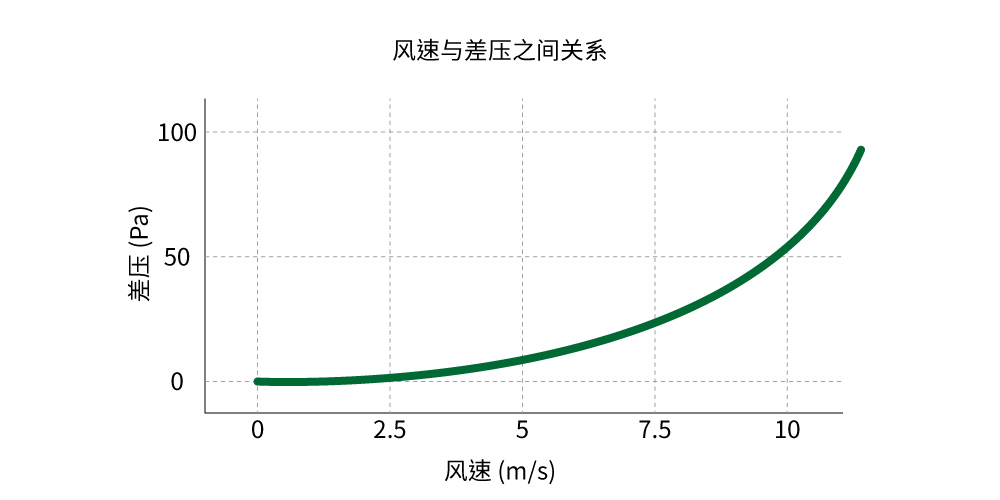

图一： 风速与压差（ΔP = ½ρV²）ρ=密度
显示风速与压差间的典型抛物线关系
● 风速增加时，压差成平方级数成长
● 在低风速（如 < 2 m/s）时，压差变化很小 ⇒ 这也是差压式传感器在低速下灵敏度不足的原因

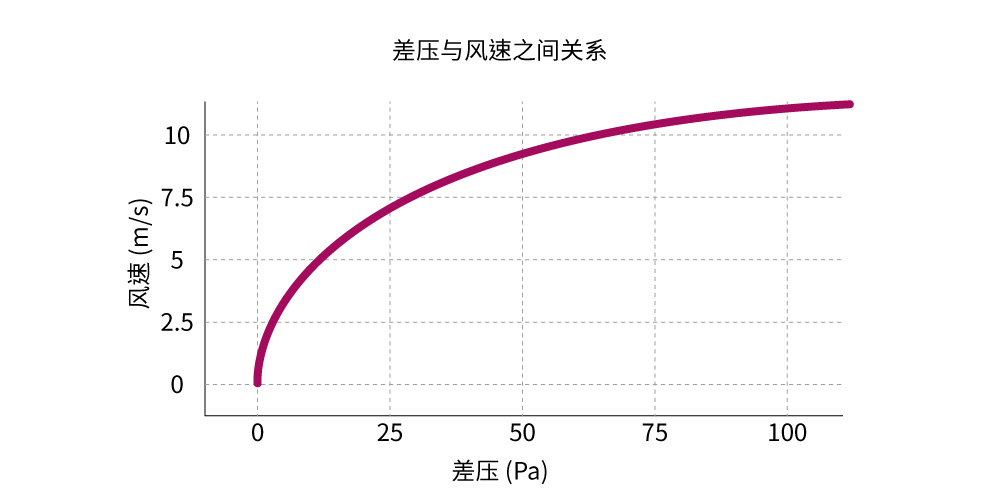

图二：压差与风速（V ∝ √ΔP）∝=成正比
显示风速是压差的平方根函数（V ∝ √ΔP）
● 随压差增加，风速提升，但增幅趋缓
● 在低压差区段，风速变化不明显 ⇒ 灵敏度下降
eyc-tech将热线式与文丘里进行结合，透过导流结构稳定气流方向与流速分布，使流场更稳定、气流方向集中，进而提升量测准确性与输出一致性。此导流结构设计有两种形式：

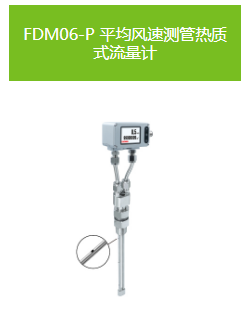

● FDM06-P 采用多点平均风速测管(皮托管结构)，用于取得管道截面上的代表性平均风速。

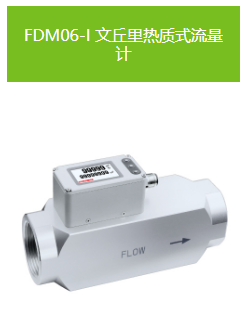

● FDM06-I则导入文丘里导流结构设计，以收缩扩张段导引气流通过感测区，形成稳定流速。

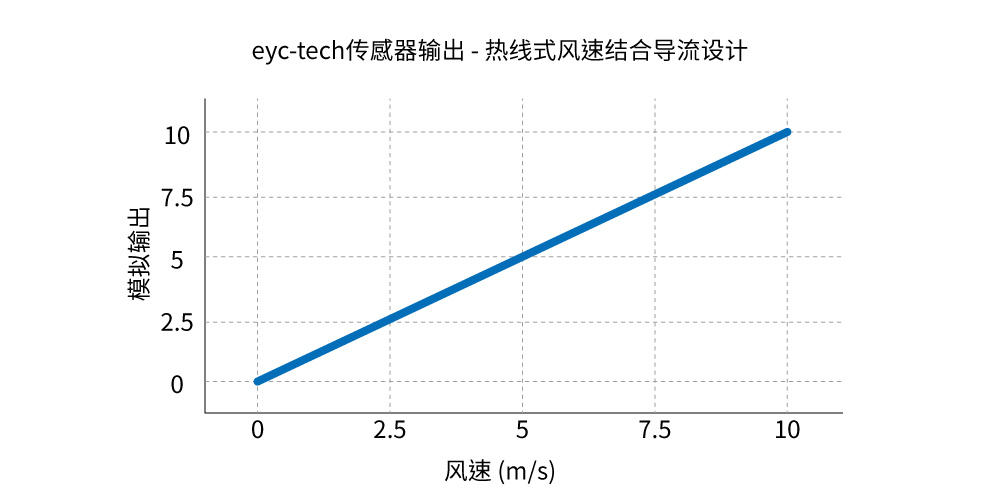

结合文丘里整流设计后的热线式传感器可维持稳定线性输出，在各风速范围皆具优良线性反应
导入皮托管或文丘里的导流结构后，热线式传感器能有效避开风向与乱流所带来的输出不稳定问题。整流后的气流进入感测区域时，其速度分布与流向已被控制在设计容差内，使热线感测元件能发挥最大性能，实现以下优势：
● 高灵敏度的线性输出
● 在低风速区间依然具备良好讯号解析能力
● 较高的可再现性与长期稳定性
经由风洞、风量标准校准系统(音速喷嘴)实流校正，传感器可呈现更贴近应用场域的流量特性，有助于压缩空气系统、气体管线、或环控风速管理等场景中取得相对稳定的数据输出。
● 模拟实际管道内部流况，提高传感器在现场环境下之对应准确性
● 每支传感器进行多点校正与补偿资料建构，提供更高的准确度与可重复性
eyc-tech透过文丘里或平均风速测管导流结构设计、实验室级校正程序，搭配热线式风速的感测让其稳定性与再现性更优化，实现可靠的气流监测解决方案，满足多元应用对高精度与高稳定量测的需求。
 |  |
| 传感器种类：热质式传感器 量程比：100：1 输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485 精度：0.5 ... 60 m/s：±(1.5% of mv + 0.8 m/s) 护等级：IP65 | 感测器种类：热线式感测器 量程比：100：1 量测范围：0 ... 4000 m³/h 输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485 精度：±1.5% F.S. 防护等级：IP65 |
 |  |
