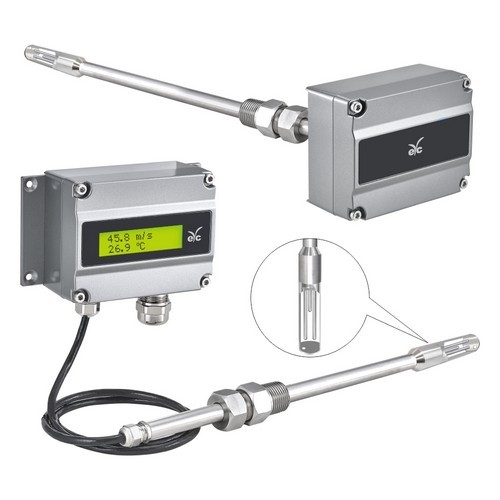

•  eYc FTM94/95 工业级高精度热线式风速风量传感器

eYc FTM94/95 工业级高精度热线式风速风量传感器

特色:适用于工业级应用,可测大风量,耐高温高压、粉尘和腐蚀
感测器种类:Pt20 / Pt300(风速) / Pt1000(温度)
量测范围:0 ... 120 Nm/s
输出:4 ... 20 mA / 0 ... 10 V / RS-485 / Impulse
精度:±1.5% F.S.
防护等级:IP67(测棒) / IP65(本体)
型号 : eYc FTM94FTM95

● IP67保护等级,铝合金机壳,适用各种环境
● 外形精美坚固,易于安装与维护、进口感测元件、精确度高、长期稳定性佳
● 多种物理量单位切换(风速及风量):[m/s]、[ft/s]、[Nm3/h]、[Nm/s]、[L/min]、[m3/min]
● 风速及温度二种物理量LCD显示
● LCD显示可选累积量单位:[m3]、[L]


FTM94/95 热线式风速计在恒温下工作,使用King's law的热平衡方程式为:

e2=a'+b'vn
e传感器电压输出(V)
a':
恒温热线式风速计的零点输出,可利用CTA电路作为温度补偿
b':传感器的灵敏度,与工作温度有关
v:流体的流速
n:0.45 ... 0.5(标准)


由公式可以得出恒温热线式风速计的特性曲线,特殊三PT探头及全金属外壳设计,精度高,适用多种管径,广泛使用于工业领域。


更多潜力产品文章,欢迎至以下连结

eYc-销售案例
eYc-FAQ
 淘宝马上拍


产品影片

銷售案例


输入

讯号种类
Pt20 / Pt300 (Air velocity) / Pt1000 (Temp.)
量测范围
0 ... 120 Nm/s
N:工况 (定义:20°C at 1013 hPa)
单位可转换 Nm/s (流速)、Nm³/h(流量)(可选) 或 m³(累积量)(可选)
最小初始值
0.15 Nm/s
安装角度影响
<3% 的量测值 (安装角度<10°C)

输出

讯号
4 ... 20 mA / 0 ... 10 V / RS-485 / Impulse
预设输出
Out1:风速 / Out2:Impulse
脉波范围 (1 ... 500 Hz)
(1)1 ... 500 Hz:4 ... 20 mA
(2)1 ... 500 Hz:0 ... 10 V
讯号连接方式
三线式
暖机时间
<60 秒
反应时间
t90<5 秒
显示器种类
LCD Module 加绿色背光,双排显示
(上排风速,下排温度 (默认值:0 ... 120°C))
负载阻抗
电流输出:≦500 Ω
电压输出:≧100 KΩ

精度

精度
±1.5% F.S. (Option ±1%)
温度影响
0.1% / °C
重复性
0.5%

电气规格

工作电源
DC 24 V±10%
消耗电流
<0.3 A
过电压保护范围
DC:<40 V
电气连接
M12 接头 / M16 金属电缆底座

环境

量测介质
Air
工作温度
-20 ... +60°C
工作湿度
0 ... 95%RH(非结露)
测头工作温度
0 ... 120°C / Option:200°C
(工作温度提升将影响风速误差)
储存温度
-20 ... +60°C
储存湿度
0 ... 95%RH(非结露)
测棒耐压
16 bar

安装与固定

固定方式
1/2″PT 活动外牙
安装方式
风管型 / 分离型

保护

防护等级
IP67(测棒);IP65(本体)
电气防护
■ 逆向保护 ■ 过电压 ■ 短路

认证

认证
CE

材质

外壳
铝合金
测头
SS304 ( SUS316可选 )
分离型导线材质
TEFLON (分离型 FTM95)
重量
FTM94:720 g / FTM95:832 g


请注意:产品设计与规格如有变更,恕不另行通知

请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。

废气排除 / 粉尘环境 / 微腐蚀性环境 / 燃烧机进器 / 生技产业 / 厂房进气 / 排气计算
