• PR 4511 通讯面板

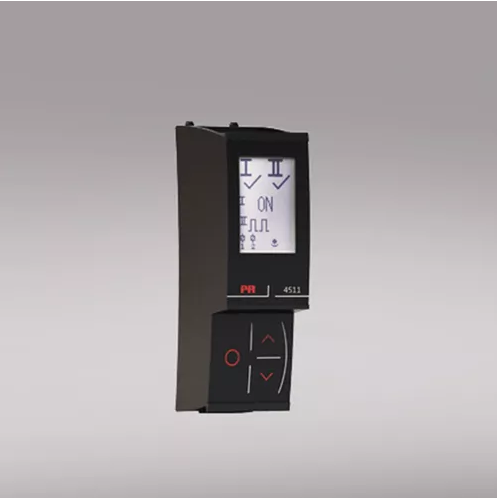

PR 4511 通讯面板

型号 : PR 4511

应用

  • 4511 为 4000/9000 系列产品添加了 Modbus RTU RS-485 串行总线通讯功能。

  • 将4000 系列测量的单/双极性电流、电压、电位计、线性电阻、RTD和热电偶等讯号转换为 Modbus 总线通讯讯号。

  • 转换经过 9000 系列产品进出本安防爆区域的 AI,AO,DI,DO 讯号为 Modbus 总线通讯讯号。

  • 通过 Modbus 总线通讯或面板按钮修改产品参数。

  • 通过 4511 显示过程参数和故障信息,已经校准和模拟过程讯号。



技术特点

  • 4511 包含所有单位转换和故障显示之参数设定。

  • 支持RS-485 接口 Modbus RTU 通讯协议。

  • 通过 RJ45 屏蔽接口实现多点半双工通讯。

  • 串行线路和 4000/9000 系列产品之间 2.5 kVAC 高安全电气隔离。

  • Modbus 参数如地址,波特率,停止位和奇偶校验位可以通过 4511 设置和保存。



安装调试

  • 安装于 Zone 2 / Div 2。

  • 复制4000/9000 系列设定参数到同型号其他设备。

  • 设定之参数值可透过密码保护。

  • 显示和按钮功能可以调节为倒转180°,方便产品倒转安装使用。

工作温度.................................................................... -20°C 至 +60°C
存储温度.................................................................... -20°C 至 +85°C
相对湿度.................................................................... < 95% RH (无冷凝)
防护等级.................................................................... IP20
安装条件.................................................................... 污染等级 2 & 测量/过压等级 II
机械规格
结构尺寸(高x宽x深).......................................... 73,2 x 23,3 x 26,5 mm
结构尺寸(高x宽x深)- 安装于 4000/9000
模块............................................................................. 109 x 23,5 x 131 mm
重量(大约)............................................................ 30 g
通讯接口.................................................................... RJ45 - shielded
常用规格
电源
最大功耗.................................................................... 0.15 W
隔离电压
隔离电压,测试/工作............................................. 2,5 kVAC / 250 VAC 增强隔离
响应时间
响应时间.................................................................... < 20 ms
信噪比......................................................................... > 60 dB
更新速率.................................................................... > 50 Hz
扩展的 EMC 电磁相容对精度的影响: NAMUR
NE21,A criterion, burst........................................ 通讯无损失
讯号类型.................................................................... RS-485 半双工
串行通讯协议............................................................ Modbus RTU
Modbus 通讯方式.................................................. RTU - slave
单条 RS485 线路所能挂载设备数量.................. 32(线路上没有中继器时)
数据传输速率,波特率.......................................... 2400, 4800, 9600, 19200,
38400, 57600, 115200
自动波特率检测....................................................... Yes - 可以设定 ON 或 OFF
同位.................................................................... Even, Odd, None
停止位(s).............................................................. 1 或 2
数位寻址.................................................................... 1...247
响应延迟.................................................................... 0...1000 ms
I.S. / Ex marking
ATEX........................................................................... II 3 G Ex ec IIC T5
IECEx........................................................................... Ex ec IIC T5 Gc
FM, US....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Cl
I, Zn 2, AEx ec IIC T5 Gc
FM, CA....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Ex
ec IIC T5 Gc
符合标准
EMC............................................................................ 2014/30/EU & UK SI
2016/1091
LVD............................................................................. 2014/35/EU & UK SI
2016/1101
ATEX........................................................................... 2014/34/EU & UK SI
2016/1107
RoHS.......................................................................... 2011/65/EU & UK SI
2012/3032
EAC............................................................................. TR-CU 020/2011
认证
ATEX........................................................................... DEKRA 13ATEX0098 X
IECEx........................................................................... DEK 13.0026 X
c FM us...................................................................... FM22US0014X /
FM22CA0009X
UKEX........................................................................... DEKRA 21UKEX0167X
c UL us, UL 61010-1............................................. E314307
DNV Marine............................................................ TAA00000JD
