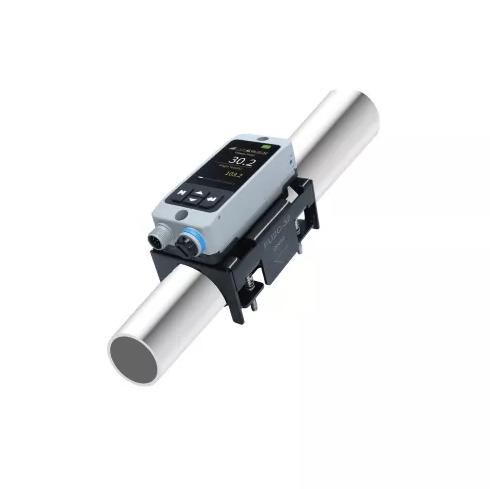

● 适合各种液体
● 适用于各种管材，量测范围广 ( DN08 ~ DN50 )
● 免裁管安装，无须停机即可安装使用
● 快速安装,设定管径即可完成安装和测量
● 无接触流体,不怕卡垢及腐蚀、零压损、零污染
适用管径 | |
以公制为单位 | DN8 (1/4") ... DN50 (2") |
适用管材质 | |
| 不锈钢、碳钢、铜管、铝管、PVDF、CPVC、PVC、PPR、PPH、PFA、HDPE | |
流体温度 | |
| 0°C ... 85°C (管路表面不结冰) | |
最大流量 | |
| 19.6 ... 589 L/min | |
零切断流量 | |
| 0.3 ... 6 L/min | |
侦测原理 | |
| 运送时间差 | |
显示 | |
| TFT2.0" | |
显示更新周期 | |
| 4次/秒 | |
分辨率 | |
瞬间流量 | 0.01, 0.1, 1 L/min |
累积流量 | 0.01, 0.1, 1 L (最大8位数) |
反应时间 | |
| 0.5s, 1.0s, 2.5s, 5.0s, 10.0s | |
量测精度 | |
10% 至 100% of F.S. 时 | ±2% of F.S. 注1、注2、注3 |
0% 至 10% of F.S. 时 | ±1% of F.S. 注1、注2、注3 |
重复精度F.S. | |
| ±0.8% 注2、注4 | |
流量单位 | |
| L/min, m³/h | |
脉冲输出单位 | |
| 0.1 ... 999.99 L | |
数据储存时间 | |
| 约1年 | |
电源 I/O 连接器 | |
| M12 8pin 连接器 | |
输出 | |
开关输出 | 瞬间 / 窗口 / 脉冲 / 累积 / 错误 / 无讯号 / NPN / PNP 设定切换 开路集电极输出 26.4 VDC 以下、最大 80 mA/ch 以下、残留电压 2.5 V 以下 |
模拟输出 | 1 ... 5 V / 0 ... 10 V (可切换) 负载阻抗：50kΩ |
通讯接口 | RS-485 |
继电器输出 | 继电器输出、27VDC以下、最大250 mA、频率小于2Hz |
电源 | |
电源电压 | DC24V±10% 注6 |
消耗电流 | 200 mA 以下 注7 |
保护电路 | |
| 电源逆接保护、电源突波保护、各输出短路保护 注8 | |
环境抗耐性 | |
外壳防护等级 | IP65/IP67 |
工作环境温度 | － 20°C ... +60°C (无冻结) |
工作环境湿度 | 35% ... 85%RH (无凝结) |
耐振动性 | 10 Hz ... 500 Hz 功率频谱密度：0.816 G2/Hz X、Y、Z 方向 |
菜单语言 | |
| 繁体中文、英文 | |
日历电池 | |
| CR1220 | |
适测介质 | |
| 水、溶液、化学试剂 (杂质≤4%)等 | |
适测粘度 | |
| <300CST (mm²/s) | |
重量 | |
| DN8 / DN10 : 316 g , DN15 / DN20 : 309 g, DN25 / DN32 : 392 g , DN40 / DN50 : 503 g | |
备注 :
1. 超音波运送的液体且不包含大量气泡。而且，检测会因配管种类、状态而不稳定。
2 . 可能因客户使用的配管种类、状态、流体种类、流体温度等因素而产生误差。
3. 实施零点调整，于 25℃ 的固定环境下考虑直线性误差时所得之值。
4. 流速分布在稳定状态下的定义。不包含设备因素导致的脉动、流速分布的变动。而且，记载的 F.S.( 全量程 ) 请以额定流量范围换算。
5. 模拟电压输出型的输出阻抗约为 1KΩ 。连接负载的阻抗低时，与输出值的误差会变大。请确认连接负载阻抗产生的误差后再行使用。
6. DC24V 连接与负载未连接时之电流。消耗电流会因负载的连接状态不同而异，请特别留意。
7. 含负载在 640 mA 以下。( 含扩充模块 )
8. 本产品的保护回路仅对特定的错误连接、负载短路有效，并非能保护所有的错误连接。
制程精密控制与泄漏检测 / 水资源与污水处理 / HVAC 冷却水塔系统与能源管理 / 工业流程监测与控制 / 饮料罐装机 / 加工机冷却液管理 / 排水管理侦测系统
