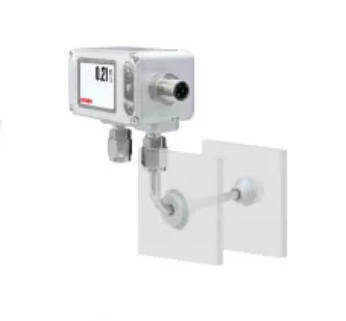

> FDM06-L 双向微小风速热质式传感器

传感器

热线式传感器

量程比

100：1

量测范围*

±(0.00 ... 1.00 m/s)
±(0.00 ... 2.00 m/s)
±(0.00 ... 10.00 m/s)

输出

输出讯号

4 ... 20 mA / 0 ... 10 V / Relay / RS-485

讯号连接方式

三线式

暖机时间

60 秒

反应时间

t90≦ 5

负载阻抗

电流输出：≦500 Ω
电压输出：≧10 KΩ

通信

通信方式及协议

RS-485 Modbus RTU

RS-485传输速度

9600、19200、38400、57600、115200 bps

精度

精度(含非线性误差、迟滞误差、重复性误差)

0.05 ... 1.00 m/s：±(1% of mv+0.05 m/s)
0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
0.1 ... 10.00m/s：±(1% of mv+0.2 m/s)

工厂不确定度

±1%

安装角度影响

<3 % mv for α <10°

温度影响

0.2% / °C

环境

量测介质

空气

工作环境温度 / 湿度

0 ... 50°C / 20 ... 90%RH(非结露)

储存温度

-25 ... +60°C

测棒耐压

16 bar：插入型ø12
2 bar：插入型ø8 / 分离型ø8
无：层流型ø8 / 溢流型ø8

电气规格

工作电源

DC 24 V ±10%

消耗电流

24 V：110 mA

继电器容量

Max.接点电流：6 A
Max.接点电压：DC 24 V (接点DC 36 V Max)

电气连接

M12 8P 接头

安装方式

安装方式

PT 1/2"活动外牙

显示

显示值范围

-99.99 ... +99.99(风速)
0 ... 99999(风量)

小数点位数设定

按钮规划

取样时间

1 cycle/sec

流量单位

m/s、ft/s、L/min、m³/min、m³/h

反应时间调整范围

0.5 ... 300 秒

认证

认证

CE

保护

防护等级

IP65

电气防护

■ 逆向保护 ■ 过电压保护

材质

本体

铝合金 / 塑料

测棒

SUS304

测头

PC+玻璃纤维

重量

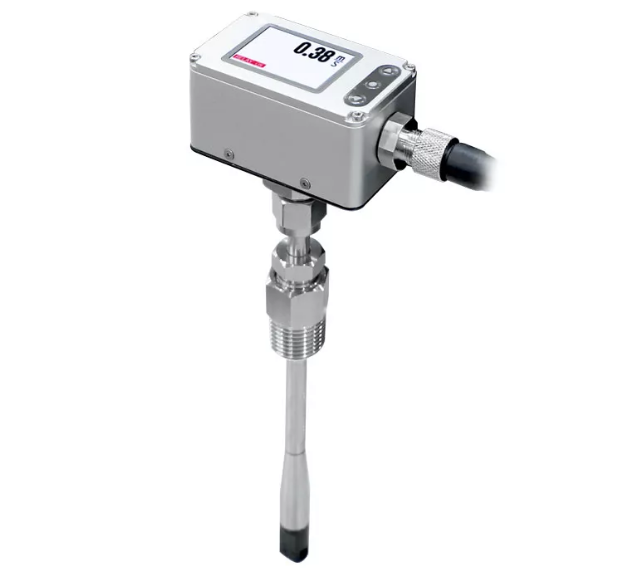

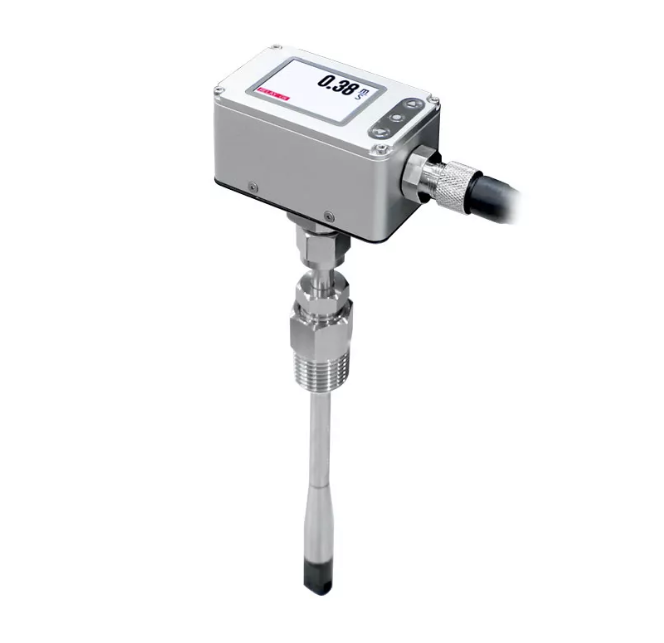

插入型：340 g
插入型ø12：440 g

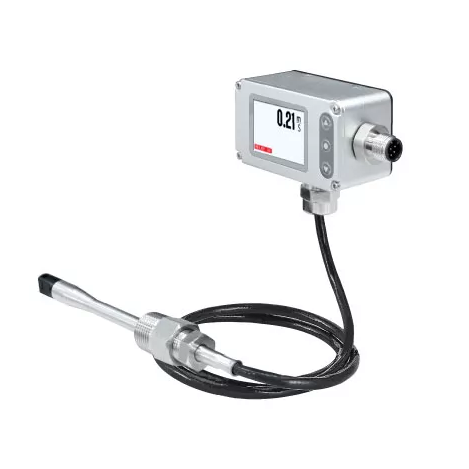

分离型(2米线长)：450 g

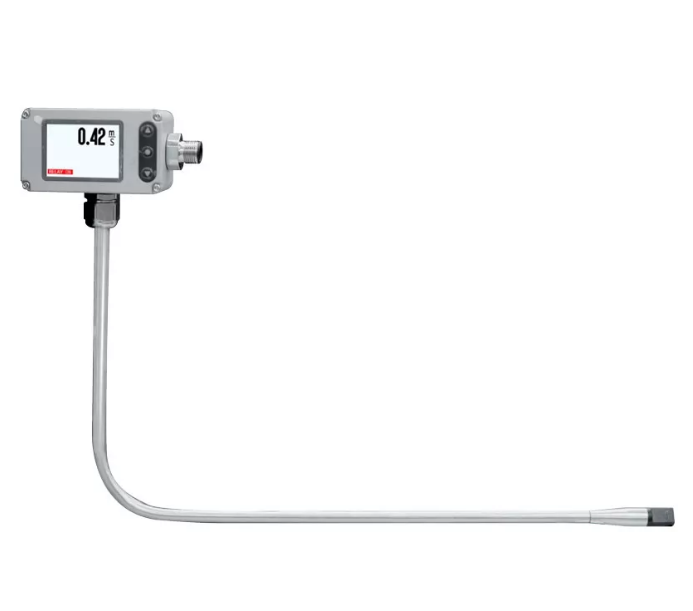

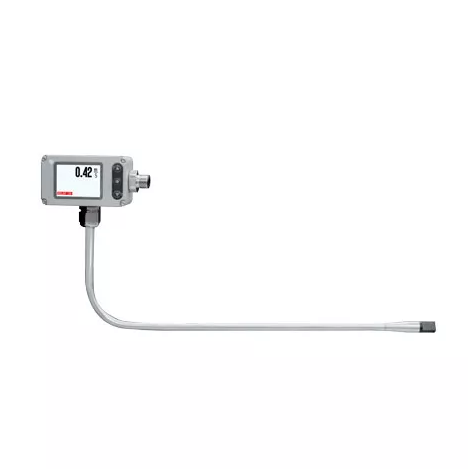

层流型：300 g

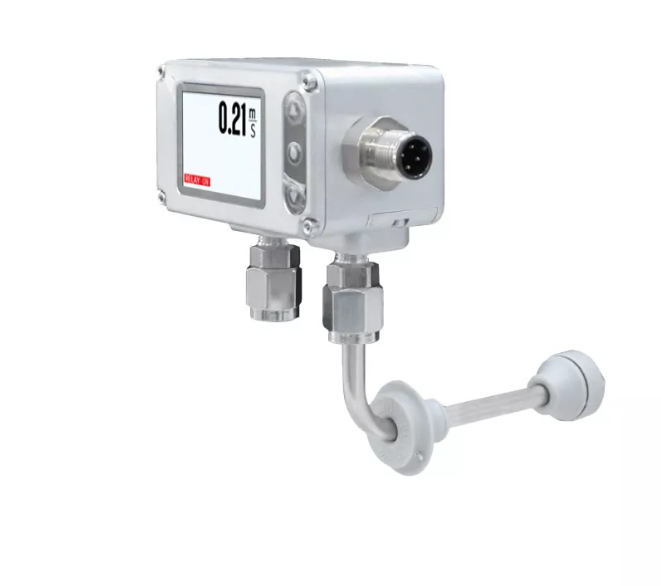

溢流型：290 g
